HMI - İnsan Makine Arayüzleri

Profesyonel görselleştirme araçları

Aksesuarlar

HMI aksesuarları

Sistem aksesuarları sistemin kullanımını mümkün kılar, genişletir ve çalıştırmayı kolaylaştırır.

Bellek Genişletme

Dahili belleği genişletmek için Standart Bellek Türü Compact Flash (CF) veya Secure Disk (SD) kullanılabilir.

Kablolar

USB ve Ethernet programlama kabloları, diyagnostik konnektörlü OP/AG kabloları veya çevresel uzatma kablolarının yanı sıra çok sayıda farklı koruyucu film gibi aksesuarlar, sistemlerin çok yönlü kullanımını destekler.

Kullanım Klavuzları

İlgili modüllerin teknik belgeleri, gerekli donanım ve programlama bilgilerini, her modülün ayrıntılı açıklamalarını ve yapı ve montaj talimatlarını içeren çeşitli kılavuzları kapsar.

daha fazlasını oku

smartPanels

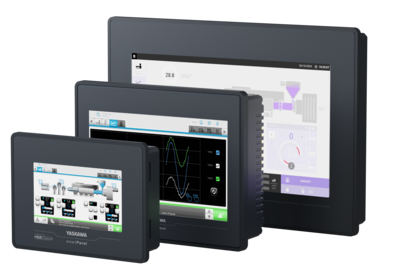

smartPanels, orta boyutlu uygulamalar için en uygun şekilde tasarlanmıştır. Yüksek kullanılabilirlik ve bağlantı anlamına gelirler. Movicon 11 Standard ile donatılmış olan kullanıcı, etiketler, ekranlar, tarifler, alarmlar vb.

Özellikleri

Ekran boyutu: 4,3 ”, 7”, 10 ”
65k renk
İşlemci: ARM Cortex-A8 1000 MHz
Arayüzler: USB-A, Ethernet, RS232 / 422/485
Bellek: 512MB RAM, 4GB Flash (2 GB Kullanıcı belleği)

Görüntüleme sistemi Movicon

Vektör grafikleri
Kapsamlı semboller kütüphanesi
VBA desteği
Kapsamlı G / Ç sürücü kitaplığı (değişkenlerin PLC'den alınması mümkündür)
Güçlü alarm ve reçete yönetimi
Veri toplama ve işleme
Trend eğrileri ve süreç verilerinin geçmiş veriler olarak arşivlenmesi
Kapsamlı sürücü kütüphanesi
HMI'dan Scada platformuna Movicon proje ölçeklenebilirliği
Çok dilli destek
Kullanıcı yönetimi
Uzaktan bakım için uzaktan yönetim
Standart VNC istemcisi ile uzaktan erişim
Entegre Ethernet TCP / IP ağı
Tümleşik AWL mantığı (STEP5 / STEP7)
3. Taraf PLC desteği

daha fazlasını oku

Profesyonel Paneller

VIPA Dokunmatik Panel ailesi fabrika, proses ve bina otomasyonundaki tüm uygulamalar için uygundur. Alüminyum pres döküm gövdesi sayesinde VIPA Dokunmatik Paneller mekanik olarak özellikle sağlamdır. Ön taraf IP65 koruması ile bu cihazlar zorlu endüstriyel ortamlarda da kullanılabilir.

Portföy 6,5 inç TFT ila 12 inç TFT renkli ekran arasındadır. Kompakt tasarım, VIPA Dokunmatik Panellerin sınırlı alanlarda da kullanılmasını sağlar. Paneller yatay veya dikey olarak çalıştırılabilir.

Özellikleri

Ekran boyutu: 6,5 ”- 12”
Ekran tipi: TFT rengi
İşlemci: XScale 800 MHz
Arayüzler: RS232, RS485, RS422, MPI, PROFIBUS-DP slave, Ethernet RJ45, USB-A, USB-B (panel türüne bağlı olarak)
Bellek: zaten entegre, ayrıca SD, MMC ve 0 CF genişletilebilir kart ile
VIPA PLCTOOL dahil: (VIPA ve STEP7 tabanlı kontrollerden programların yüklenmesine / indirilmesine, teşhis tamponunun okunmasına ve bir programlama ünitesi kullanmadan bağlı CPU'ların başlatılmasına ve durdurulmasına izin verir)
İşletim sistemi Windows Embedded CE 6.0 Professional ve görselleştirme sistemi Movicon dahil

Görüntüleme sistemi Movicon

Güçlü ve çekici bir karakter kütüphanesi ile vektör grafikleri editörü
Kapsamlı G / Ç sürücü kitaplığı (değişkenlerin PLC'den alınması mümkündür)
Güçlü alarm yönetimi
Çok dilli destek
Değerlendirme imkanı dahil girişim ve işletme verilerinin elde edilmesi
Proses verilerinin trend eğrileriyle arşivlenmesi
Kapsamlı sürücü kütüphanesi
Temel sistemler projesinin Movicon Scada platformuna ölçeklenebilirliği
Çok dilli destek
Tasarruf ve kapsamlı kullanıcı yönetimi
Projelendirme ve uzaktan bakım için uzaktan yönetim
Standart VNC istemcisi ile uzaktan erişim mümkündür
Entegre Ethernet TCP / IP ağı
Tümleşik AWL mantığı (STEP5 / STEP7)
Ayrıca farklı üreticilerin birçok kontrolörü ile birlikte konuşlandırılabilir

daha fazlasını oku

Panel PC

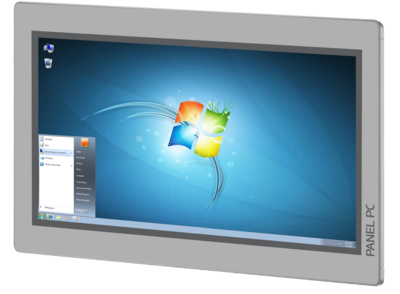

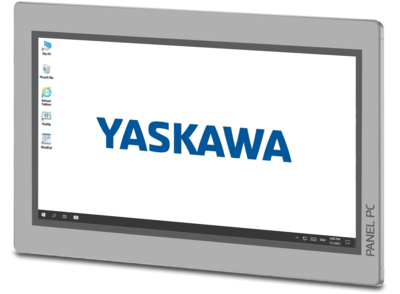

Endüstriyel PC'nin en gelişmiş performans özellikleri ile ideal ekran özelliklerine sahip bir Dokunmatik Panel kombinasyonu, kullanıcının yüksek performansı en küçük alana yoğunlaştırmasını sağlar. En yeni Intel Atom işlemci teknolojisi, geniş entegre çalışma belleği ve 21,5 inç panel PC ile Full HD'ye kadar ekran çözünürlükleri son teknoloji ürünüdür. Paneller, diğer VIPA Dokunmatik Paneller gibi çok sayıda kullanışlı arayüze sahiptir. Önceden yüklenmiş işletim sistemleri Windows Embedded Compact 7, Windows Embedded Standard 7 veya Windows 10 IoT Enterprise, PC dünyasında son teknoloji ürünüdür. Görselleştirme için kendi programlarınız veya isteğe bağlı olarak en son önceden yüklenmiş Movicon görselleştirmesi seçilebilir.

Görüntüleme sistemi Movicon

Güçlü ve net sembol kütüphanesi ile vektör grafik editörü
Kapsamlı G / Ç sürücü kitaplığı (değişkenler PLC'den içe aktarılabilir)
Verimli alarm yönetimi
Çok dilli dil desteği
Arıza ve işletim verilerinin elde edilmesi
İşlem verilerini trend eğrileriyle arşivleme
Kapsamlı sürücü kütüphanesi
Movicon temel sistemlerinin Movicon SCADA platformuna proje ölçeklendirilebilirliği
Güvenli ve kapsamlı kullanıcı yönetimi
Proje planlama ve uzaktan bakım için uzaktan yönetim
Standart VCN istemcisi ile uzaktan erişim mümkündür
Entegre Ethernet TCP / IP ağı
Tümleşik IL mantığı (STEP5 / STEP7)
Elbette, diğer üreticilerin birçok kontrolörü ile birlikte konuşlandırılabilir

daha fazlasını oku

Satır Göstergeleri

Hat göstergeleri, makine, tesis ve binalardaki proses parametrelerinin çalışması ve izlenmesi için kullanılır.

TD 03 - Metin Ekranı

Kompakt VIPA Metin Ekranı TD 03 arkadan aydınlatmalı LCD ekran tanımlı mesaj metinlerini gösterir. Girişler ve çıkışlar ve işlem parametreleri membran tuşlarıyla ayarlanabilir ve değiştirilebilir. Mesajların ve parametre bloğunun konfigürasyonu, VIPA'dan TD-Sihirbazı kullanılarak gerçekleştirilir. Menü İngilizce ve Almanca olarak seçilebilir. Metin ekranı, 11x, 21x, 31x, 51x VIPA işlemciler ve Siemens tarafından tasarlanan S7-300 / 400 işlemcilerle birlikte kullanılmak üzere tasarlanmıştır.

OP 03 - Operatör Paneli

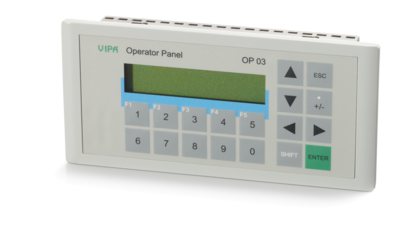

VIPA Operator Panel OP 03, özellikle VIPA CPU 11x, 21x, 31x, 51x ve Siemens S7-300 / 400 CPU'larla birlikte küçük uygulamaların çalıştırılması ve izlenmesi için uygundur. MPI arabirimi üzerinden bir CPU'ya en fazla yedi OP ve OP 03'e en fazla 2 CPU bağlanabilir. Çalışma bildirimlerini ve verilerini yönetmek ve işlemek için 256 kByte kullanıcı belleği mevcuttur. Proje planlama VIPA OP-Manager veya Siemens ProTool ile gerçekleştirilir.

CC 03 - Komutan Kompakt

VIPA Commander Compact CC 03'e Siemens STEP7 ile programlanabilen bir PLC CPU entegre edilmiştir. 128 kByte kullanıcı belleğinin yanı sıra, CPU 16/24/32 kByte programına ve 24/32/40 kByte yük belleğine (versiyona bağlı olarak) sahiptir. Buna ek olarak, her biri 16 dijital giriş ve çıkış entegre edilmiştir. CC 03, dört adede kadar 100V veya 200V modülüyle genişletilebilir (sırasıyla 160 dijital giriş / çıkış veya 32 adede kadar analog giriş / çıkış desteklenir).

Özellikleri

Arkadan Aydınlatmalı LC-Ekran
Parametrelendirme özellikli fonksiyon tuşları
MPI arayüzü
Çok Dilde Dil Desteği
İşletme ve proje planlama dostu
LED durum göstergesi (CC 03)
Kompakt tasarım

daha fazlasını oku
