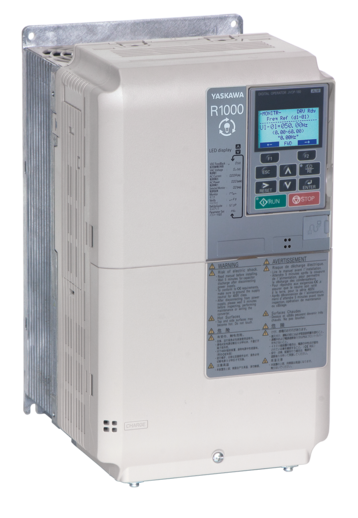

R1000 Series
CIMR-RC4A03P5FAA
Regenerative Unit
Ürünlere Genel Bakış
The R1000 regenerative braking unit is a smart and efficient alternative to dynamic braking for single or multi-axis drive installations with a high amount regenerative motor operation. Suitable for both regenerative individual drives and systems of inverter drives, servo axis or robots, the R1000 feeds excess braking energy back into the power grid instead of dissipating it as heat.
- Replacing braking resistors saves space and facilitates installation
- Since the resistors do not generate heat, less cooling is required for the switch cabinet; this saves energy and reduces costs
- Provides regenerative energy for other consumers in the plant and, thus, reduces the total power consumption of buildings or factories
- Allows 4-quadrant-operation without braking resistors
Teknik Detaylar
- Giriş Güç Kaynağı
- 400 V
- Anma Çıkış Akımı (HD)
- x Hayır
- Anma Çıkış Akımı (ND)
- x Hayır
- 50% ED Rated Output Current
- x Hayır
- Overload Tolerance (ND)
- 120% 60 sec
- Overload Tolerance (HD)
- 150% 60 sec
- Maks. Uygulanabilir Motor Çıkışı (HD)
- x Hayır
- Maks. Uygulanabilir Motor Çıkışı (ND)
- 3.7 kW
- Giriş Güç Fazları
- 3-faz
- EMC Filtre
- x Hayır
- Motor Tipi
- x Hayır
- Enkoder
- x Hayır
- Standartlara Uygunluk
- RoHS, CE, UL, UKCA
- Rejeneratif Kapasite
- 3.5 kW
- Çevre Sıcaklığı (Min)
- -10 °C
- Çevre Sıcaklığı (Maks)
- 40 °C
- Çevre Sıcaklığı (Maks) değer düşürme ile
- 50 °C
- Maks. Nem (yoğuşmasız)
- 95 %
- Maks. Rakım (Değer kaybı olmadan)
- 1000 m
- Maks. Rakım (Değer kaybı ile)
- 3000 m
- Yükseklik
- 260 mm
- Genişlik
- 140 mm
- Derinlik
- 167 mm
- Ağırlık
- 4 kg
- Cooling Method
- Air cooling
- Muhafaza
- IP20
- Çevresel Teknik Özellikler
- Standard
- Analog Input
- 3
- Analog Output
- 2
- Digital Input
- 8
- Digital Output
- 4
- Safety Level
- x Hayır
- Performance Level
- x Hayır
- Torque Control
- Not available
- Frenleme Transistörü
- External
- Motor Thermal Protection
- Not available
- Max Output Frequency
- x Hayır
